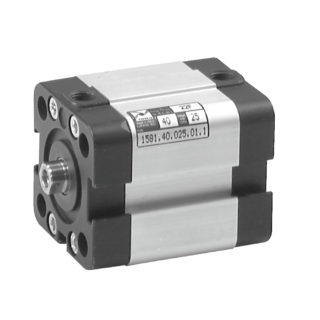

I cilindri di questa serie, sono disponibili in due versioni caratterizzate dal diverso passo dei fori filettati e lamati a disposizione per il fissaggio. Alla prima appartengono i cilindri dal Ø 32 al Ø100 che definiremo ” ISO ” ed hanno i fori di fissaggio identici a quelli dei cilindri ISO 15552 – VDMA 24562.
I cilindri dal Ø 20 al Ø100 che definiremo ” UNITOP “, appartenenti alla seconda serie, sono conformi invece alla maggior parte della raccomandazione UNITOPRU-P/6-P/7. Inoltre i cilindri Ø12 e Ø16, non soggetti a normativa, sono intercambiabili con prodotti analoghi presenti sul mercato. La versione ISO può utilizzare tutti i fissaggi della serie 1320 ad esclusione della cerniera intermedia, mentre per i cilindri Ø12, Ø16 e quelli della versione ” UNITOP ” sono disponibili i fissaggi a flangia, a piedino, a cerniera maschio o femmina realizzati in alluminio o acciaio. Per l’utilizzo di sensori magnetici vedi indicazioni pagina seguente.
