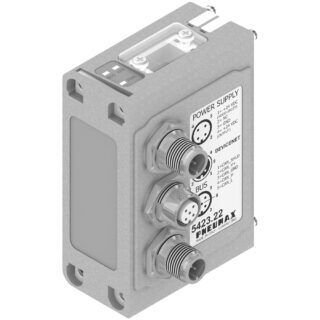

Il modulo CANopen® si collega direttamente alle batterie di elettrovalvole serie Enova attraverso il connettore 25 poli normalmente utilizzato per la connessione del cavo multipolare; le elettrovalvole Enova collegabili al nodo devono essere PNP equivalenti (02 finale nel codice di ordinazione).
Il nodo può essere facilmente installato anche su batterie di elettrovalvole già precedentemente montate su un impianto.
Il modulo può gestire fino a 22 elettrovalvole, allo stesso nodo possono essere collegati direttamente fino ad un massimo di 3 moduli ingressi 5200.08. Il modulo CANopen® riconosce automaticamente la presenza delle schede di ingresso all’accensione.
Indipendentemente dai moduli d’ingresso collegati, il numero delle elettrovalvole gestibili rimane 22.
L’alimentazione del nodo avviene mediante il connettore circolare M12 4 poli maschio. La separazione tra il 24 VDC del nodo ed il 24 VDC delle uscite permette di spegnere le uscite lasciando il nodo e gli eventuali ingressi alimentati se presenti. La connessione alla rete CANopen® avviene tramite 2 connettori circolari maschio-femmina M12 5 poli, i 2 connettori sono in parallelo tra loro; la pinatura dei connettori è conforme alle specifiche CiA Draft Standard Proposal 301 V 4.10 (15 August 2006).
La velocità di trasmissione viene impostata mediante 3 dip-switch.
L’indirizzo del nodo è impostabile tramite 6 dip-switch utilizzando la numerazione binaria.
Il modulo prevede la resistenza di terminazione interna che è inseribile grazie ad un dip-switch.
