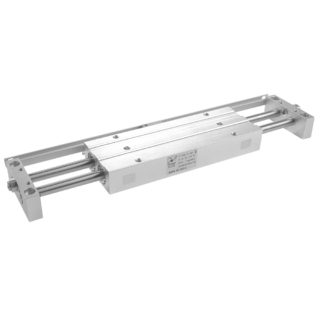

La gamma delle unità lineari, oltre al cilindro a due steli a semplice piastra della serie 6200, prevede la versione a stelo passanteadoppiapiastra o”slitta”neidiametri10-15e25mm(serie6210).
Sono unità di traslazione che prevedono, grazie agli steli cavi, l’alimentazione pneumatica attraverso gli steli stessi quando le due piastre sono fisse ed il carico viene applicato al corpo.
Con una semplice operazione è possibile utilizzare il corpo come parte fissa del sistema invertendo le alimentazioni pneumatiche dagli steli al corpo stesso applicando il carico sulle piastre.
Viti di regolazione sulle piastre limitano la corsa impedendo l’impatto dei pistone sui fondelli e dei gioghi stessi sul corpo. La sostituzione delle viti con deceleratori idraulici rende possibile l’utilizzo dell’apparecchio a velocità più elevate ( fino a 500 mm/sec.).
Sensori miniatura della serie 1580 sono utilizzati sulle slitte montati a bordo negli appositi binari.
