Kapitel 4
DRUCKMESS-
GERÄTE
4.1 Manometer
3.2 Vakuummeter
4.1
MANOMETER
In der industriellen Technik wird der relative Druck mit sog. Manometern gemessen,
deren gebräuchlichste Variante das Bourdonfeder-Manometer ist. Dieses beruht auf
der elastischen Verformung einer röhrenförmigen Metallfeder mit ovalem Querschnitt,
die in Halbkreisform gebracht wird und dem auf sie wirkenden Druck des Mediums
vollständig ausgesetzt ist.
Eine Seite der Feder ist offen; diese wird an einem Schaft mit Außengewinde, über
den das Gerät fixiert werden kann, befestigt und bleibt in Kontakt mit dem Medium,
dessen Druck gemessen werden soll.
Das andere Ende ist geschlossen und kann sich unter Einwirkung des Mediums frei
bewegen. Durch den Innendruck wird die Feder gestreckt. Dabei verformt sich das
geschlossene Ende proportional zum anstehenden Druck.
Über einen Zahnradantrieb wird die Auslenkung des freien Endes so verstärkt, dass
der Druckwert mithilfe eines an der Zahnradwelle befestigten Zeigers sichtbar ge-
macht werden kann.

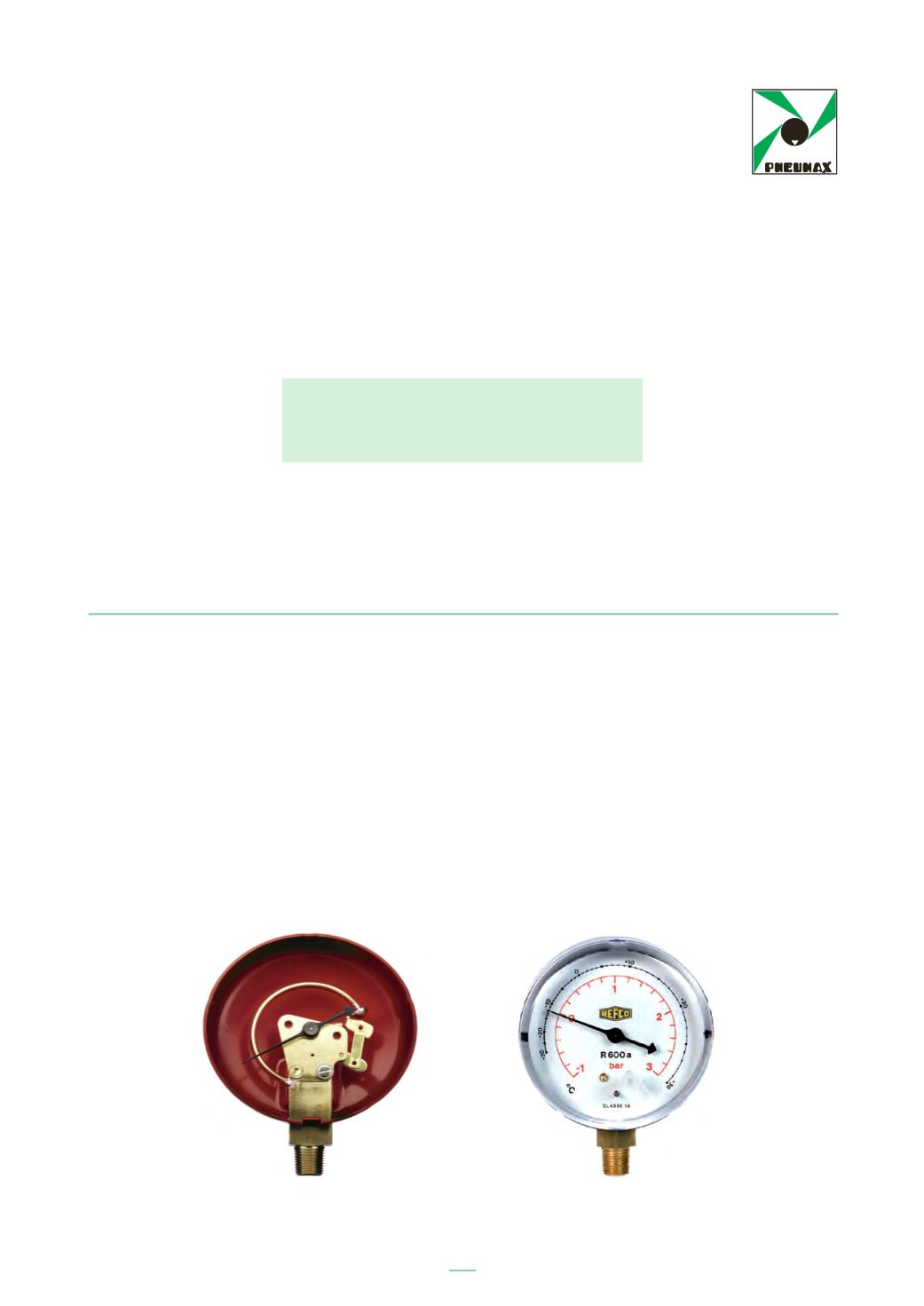

Bourdonfeder-Manometer
