Erzeugung von Druckluft
Schraubenverdichter
Schraubenverdichter weisen die gleichen Funktionsmerkmale wie der zuvor be-
schriebene Bautyp auf. Sie sind jedoch leiser im Betrieb, da sich bei der Rotation nur
wenige Kompressorteile berühren.
Sie sind mit zwei parallel zueinander angeordneten, schraubenförmigen Rotorläufern
ausgestattet, deren Schraubengänge links- bzw. rechtsläufig sind und ineinander grei-
fen.
Schraubenverdichter benötigen eine ausreichende Schmiermittelversorgung, um
Leckageverluste zu vermeiden und die Kühlung der Rotorläufer zu gewährleisten.
Die angesaugte Luft wird durch die spezielle Bauweise der Schraubengänge verdich-
tet. Das Luftvolumen wird durch Drehung der Rotorläufer zwischen Saug- und Druck-
seite fortschreitend verkleinert.
Genau wie der Vielzellenrotationsverdichter kann auch ein Schraubenverdichter im
Leerlauf funktionieren, da er ebenfalls über eine Saugdrosselregelung verfügt.
Drehkolbenverdichter liefern zufriedenstellende Volumenströme mit einem Druck um
die 10 bar.
Rootsverdichter
Rootsverdichter werden aufgrund ihrer geringen Leistungswerte nur selten einge-
setzt. Sie erzeugen nur Drücke bis max. 3 bar bei niedrigem Volumenstrom.
Jeder der beiden Flügelläufer ist starr mit zwei Zahnrädern verbunden, die sich frei
drehen. Durch ihre Rotation wird Luft angesaugt und von der Saug- zur Druckseite
transportiert.
Die beiden sind so präzise miteinander verbunden, dass keine Leckageverluste zwi-
schen Saug- und Druckseite entstehen. Da die Verdichtung nicht in der Kammer, son-
dern druckseitig erfolgt, sind Rootsverdichter nur beschränkt in der Lage, höhere Drü-
cke zu erzeugen.
9.3
DRUCKLUFTBEHÄLTER
Ein Druckluftbehälter hat die Aufgabe, verdichtete Luft zu speichern und diese bei
Bedarf an die Verbrauchsseite abzugeben.

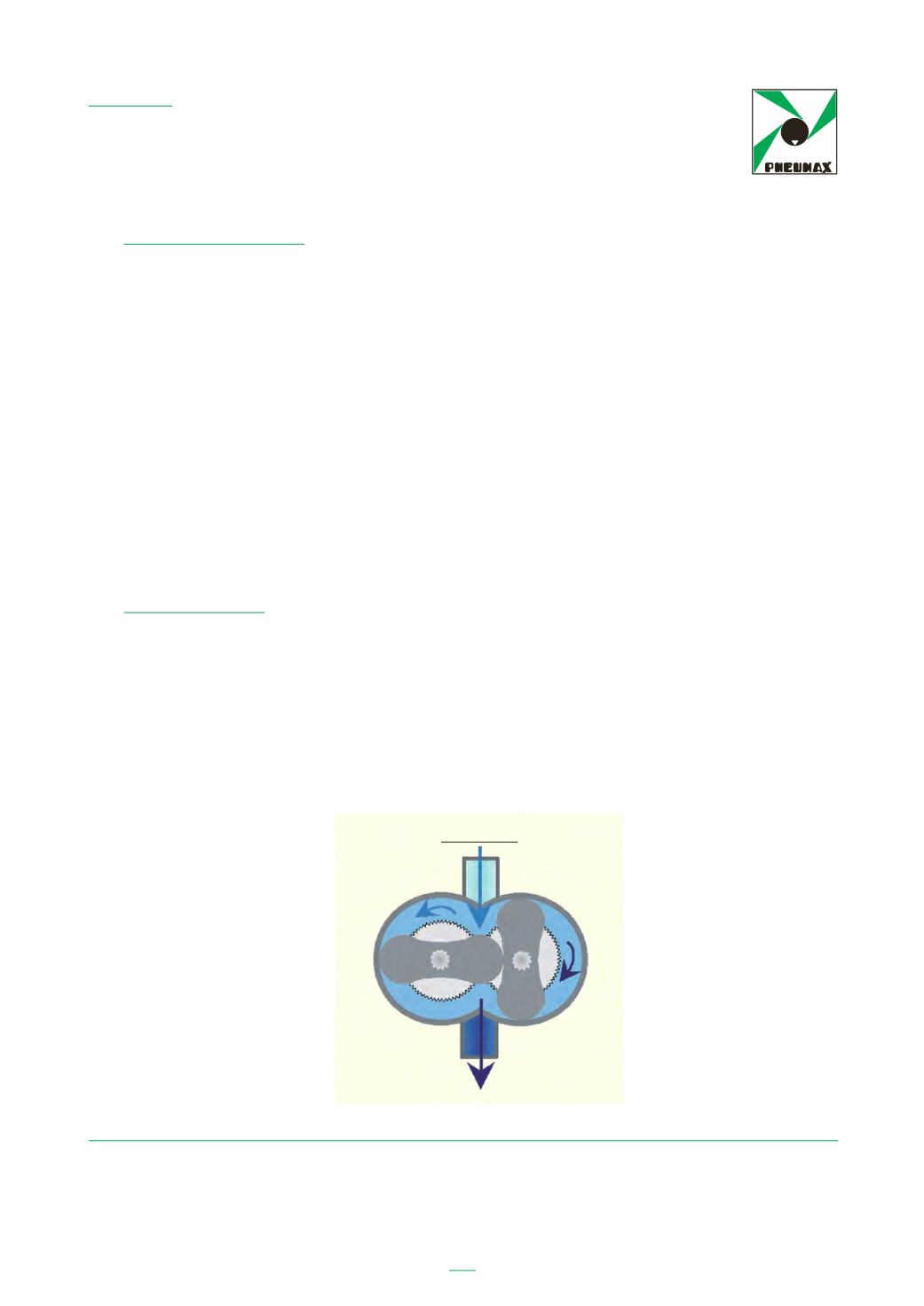

Rootsverdichter
