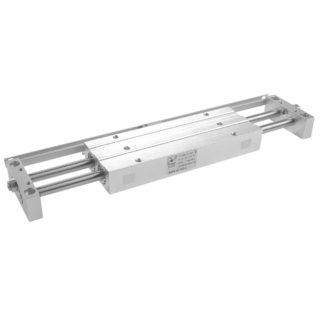

Séries 6210

La gamme d’unités de guidage linéaire comprend, outre la version conventionnelle à deux tiges et brides série 6200, la version à tige traversante à double brides série 6210.
Grâce à la conception à double tige et double étrier de la série 6210, il est possible de fixer le corps et d’utiliser les extrémités des tiges, ou de fixer les extrémités des tiges et d’utiliser le corps comme pièce mobile. Le vérin peut être traversé par le corps ou par les tiges, selon l’application.
Des vis de limitation de course sont montées à chaque extrémité. Le remplacement de ces vis par des amortisseurs permet d’utiliser le vérin pour des applications à vitesse plus élevée (jusqu’à 500 mm/s). Des fentes sont prévues sur le pourtour de ces unités pour accueillir des capteurs miniatures de la série 1580.
