Séries 900

La série 900 se compose des composants suivants :

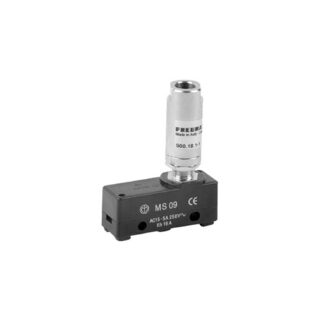

– Pressostat, qui transforme un signal pneumatique en signal électrique.
– Générateur d’impulsions, qui transforme un signal pneumatique permanent en une impulsion réglable de 0 à 10 secondes.
– Temporisateur pneumatique (NF ou NF), qui coupe ou libère un signal pneumatique dans un délai réglable.
– Soupape de sécurité bimanuelle, qui permet l’utilisation sécurisée de commandes pneumatiques bimanuelles (par exemple, deux boutons-poussoirs 3/2 NF à une certaine distance), excluant ainsi les faux signaux en cas de dysfonctionnement du bouton-poussoir ou de la soupape.
– Bascule : la soupape 5/2 voies, actionnée par un seul signal, commute la sortie de 2 à 4 et inversement à chaque impulsion.
– Pour un fonctionnement correct, il est important que la pression d’entrée soit égale ou inférieure à la pression de pilotage.
– Soupape oscillante 5/2 – G 1/8″ avec deux fonctions logiques « NON » montées sur la carte, commute lorsque la pression dans la chambre d’échappement du vérin connecté atteint Le seuil de « NON ».
– Amplificateur de signal, vanne 3/2 – G 1/8  » NF actionnée par des signaux faibles, mais supérieurs à 0,05 bar.
– Vanne de démarrage progressif, dispositif installé entre la vanne ou l’électrovanne et le vérin, permettant un remplissage progressif de la chambre, assurant un mouvement du vérin à faible puissance. La vanne de démarrage progressif est composée d’une vanne de régulation de débit et d’une vanne 2/2 NF avec un orifice nominal de 6 mm. La vanne est totalement ouverte lorsque la pression dans le vérin atteint 50 % de la pression d’entrée.
– Dispositifs haute/basse pression, situés dans le circuit pneumatique entre la vanne et le vérin, permettant le fonctionnement du vérin à deux pressions différentes. Exemple : en cas de blocage, il est possible d’approcher la position souhaitée à basse pression, puis de l’augmenter jusqu’à sa valeur maximale dans le circuit par un signal électrique. Il s’agit en pratique d’un régulateur de pression piloté sans détente.
