Serie 900

La serie 900 consta de los siguientes componentes:

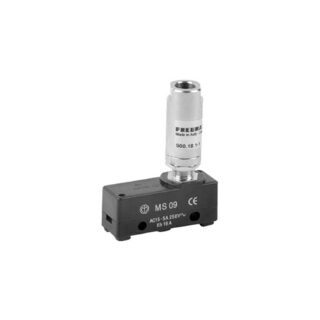

– Presostato, que transforma una señal neumática en una señal eléctrica.
– Generador de impulsos, que convierte una señal neumática permanente en un impulso ajustable de 0 a 10 segundos.
– Temporizador neumático (N.C. o N.A.), que corta o habilita una señal neumática dentro de un tiempo ajustable.
– Válvula de seguridad bimanual, que permite el uso seguro de controles neumáticos a dos manos (por ejemplo, dos pulsadores 3/2 N.C. a cierta distancia), excluyendo señales falsas en caso de fallo del pulsador o de la válvula.
– Flip-Flop: válvula 5/2, accionada por una señal única, conmuta la salida de 2 a 4 y viceversa en cada pulso.
– Para un funcionamiento correcto, es importante que la presión de entrada sea igual o menor que la presión de pilotaje.
– Válvula osciladora, 5/2 – G 1/8″» con dos funciones lógicas «»NOT»» integradas, conmuta cuando la presión en la cámara de escape del cilindro conectado alcanza el umbral del «»NOT»».
– Amplificador de señal, válvula 3/2 – G 1/8″» N.C. accionada por señales débiles pero superiores a 0,05 bar.
– Válvula de arranque progresivo, que es un dispositivo situado entre la válvula o la electroválvula y el cilindro, permitiendo un llenado gradual de la cámara y proporcionando un movimiento de baja potencia del cilindro. Esta válvula de arranque progresivo está compuesta por una válvula reguladora de caudal y una válvula 2/2 N.C. con un orificio nominal de 6 mm. La válvula está completamente abierta cuando la presión en el cilindro alcanza el 50% de la presión de entrada.
– Dispositivos de alta-baja presión, ubicados en el circuito neumático entre la válvula y el cilindro, que permiten el funcionamiento del cilindro con dos presiones diferentes. Ejemplo: en caso de una operación de bloqueo, es posible acercarse a la posición requerida a baja presión, y luego aumentar hasta el valor máximo en el circuito mediante una señal eléctrica. Son, en la práctica, reguladores de presión pilotados sin descarga.
